上海實干生產的這款SGWS端子拉力測試儀（可配夾具）于檢測各種線束接線端子的拉脫力，可配置數顯、表盤推拉力計和夾具，該端子拉力測試儀是針對線束及電子行業研制開發的一種檢測設備，此款端子拉力測試儀具有設備小巧、操作準確、測量精度高、試件裝夾方便、操作簡單等特點，是線束生產廠家確保產品質量的理想設備。

拉力強度測試儀的應用：
金屬絲、金屬箔、管材。塑料板材、塑料薄膜及橡膠、電線電纜、膠粘劑、人造板、電線電纜、防水卷材等材料的拉伸壓縮、彎曲剝離、位移、撕裂、插拔力試驗，

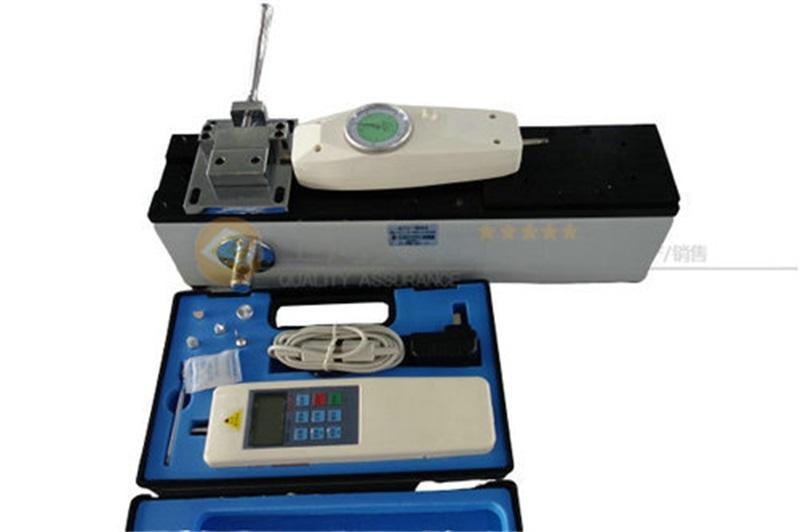

端子拉力測試儀   配置SGNK表盤推拉力計的圖片

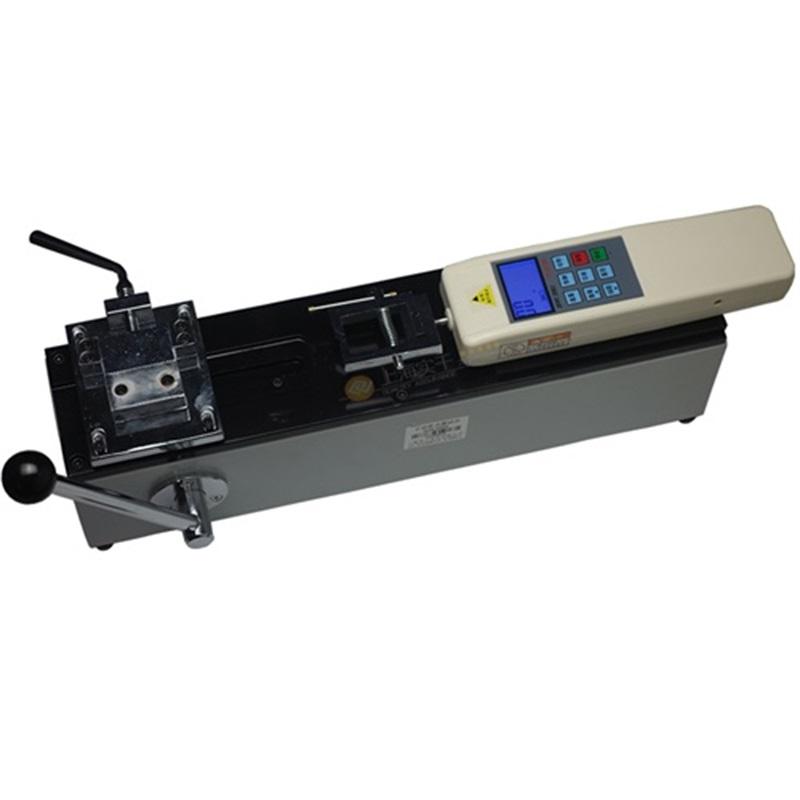

端子拉力測試儀   配置SGHF數顯測力計的圖片

端子拉力測試儀規格參數

端子拉力測試儀產品功能特點：

1.臥式安裝。

2.手動操作，操作簡單穩定。

3.可將本機臺安裝于桌（臺）上使用，使機架更加穩固。


端子拉力測試儀技術參數：

1.長×寬×高：450mm×260mm×160mm。

2.有效行程：50mm。

3.額定負荷：500N。（也可配置1000N）

4.凈重：10.6Kg。

端子拉力測試儀一般測試操作過程：

1、將各種線束接線端子一端電線部分放入左夾具的夾口中，旋轉手柄以夾穩電線部分(線束接線端子已被壓住）。

2、將線束接線端子另一端放入右夾具的夾口中，旋轉把手以保持線束接線端子一端卡在中間。

3、用M4內六角扳手，將左夾具中心對準右夾具的中心。

4、若用HF系列（數顯式推拉力計）的推拉力計時，打開電源，待液晶顯示屏顯示為零后即可。

5、若安裝NK系列（指針式推拉力計）的推拉力計時，按一下切換按鈕，使指回到零位即可。

6、旋動機身的手柄，使其左夾具向左運動，并能夠右夾具卡住端子。

端子拉力測試儀安裝過程注意事項

A、設備應安裝在干燥通風、無腐蝕氣體存在的廠房中。

B、設備安裝牢固，要有可靠接地，設備專線供電，以防干擾。

C、設備周圍不得有強磁場干擾源,設備主軸不能承受徑向力，同軸度要求誤差不超過0.05mm，使用有補償間隙的柔性聯軸節,設備由專業操作人員按照分類說明書設定儀表參數并操作。

D、設備出廠精度已經標定，非專業人員不得調整任何標定的精度上的按鍵和旋鈕，否則會造成精度偏差，需返回重新標定，非專業人員不得操作。

E、環境溫度不超過40℃，海拔高度不超過2500m。當環境溫度為20℃時，相對濕度不大于85%。

端子拉力測試儀安裝過程應用場景
